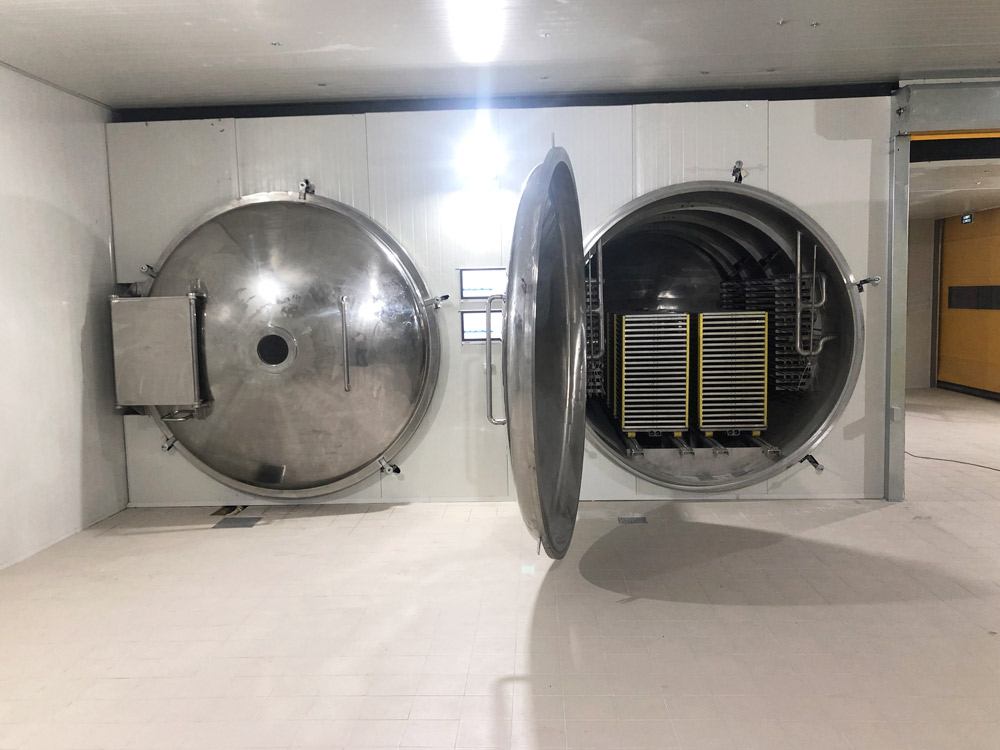

مجفف التجميد RM500

اطلب عرضاً
RM500 هو أول منتج في خطوط آلات التجميد الصناعية لدينا، والمصمَّمة خصوصاً من أجل الاستخدام التجاري الواسع. وهو قادرة على تجفيف غالبية المنتجات باستخدام دورة تجفيف مثبتة.




المواصفات العامة

الأبعاد الخارجية للآلة العرض: 5000 ملم، الطول: 3800 ملم، الارتفاع: 2600 ملم
أبعاد المرجل القطر: 3500 ملم، العمق: 2200 ملم
حجم المرجل 13300 ليتر
سعة مكثِّف الجليد  650 كغ

المواصفات الفنية

المواصفات الفيزيائية

  • مرجل تجفيف وتكثيف متكامل
  • غرفة المحرِّك فوق أو خلف الجهاز
  • الأبعاد الخارجية للآلة (إذا كانت غرفة المحرِّك فوق الجهاز)
  • العرض: 2600 ملم، الطول: 3800 ملم، الارتفاع: 5000 ملم
  • الأبعاد الخارجية للآلة (إذا كانت غرفة المحرِّك خلف الجهاز)
  • العرض: 2600 ملم، الطول: 6800 ملم، الارتفاع: 3000 ملم
حجم المرجل

  • 13300 ليتر

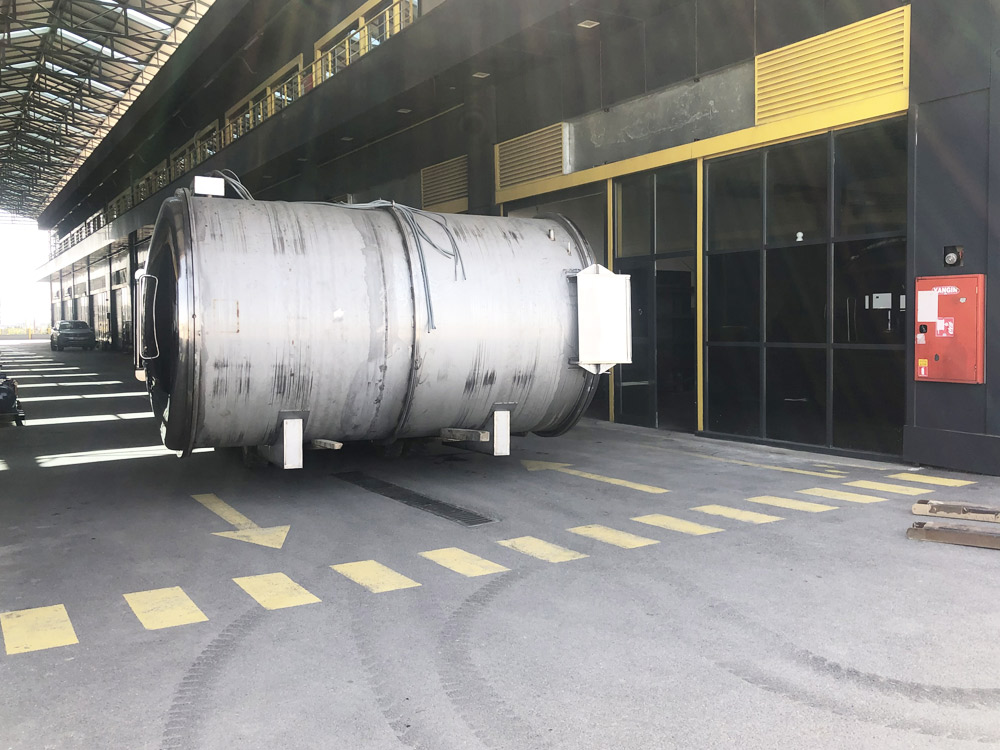

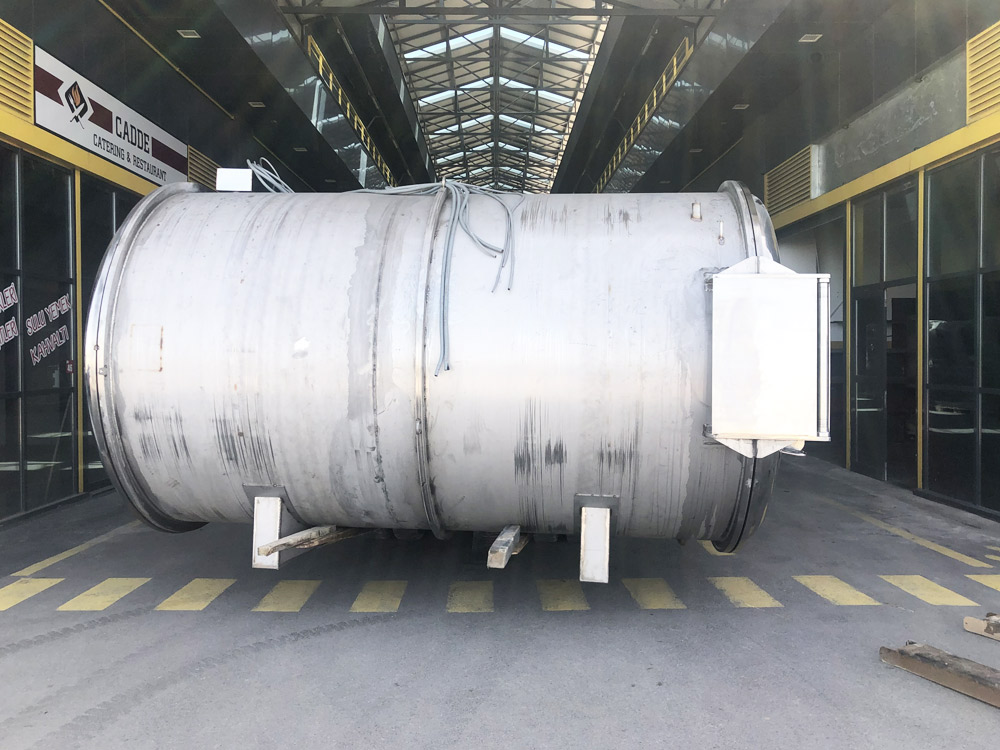

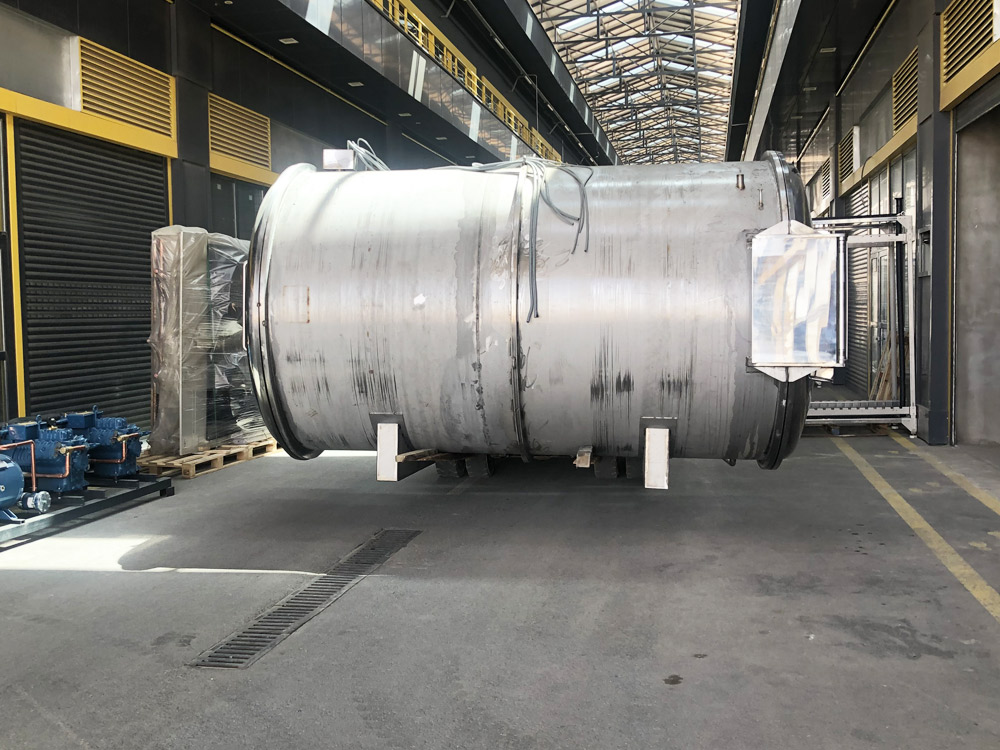

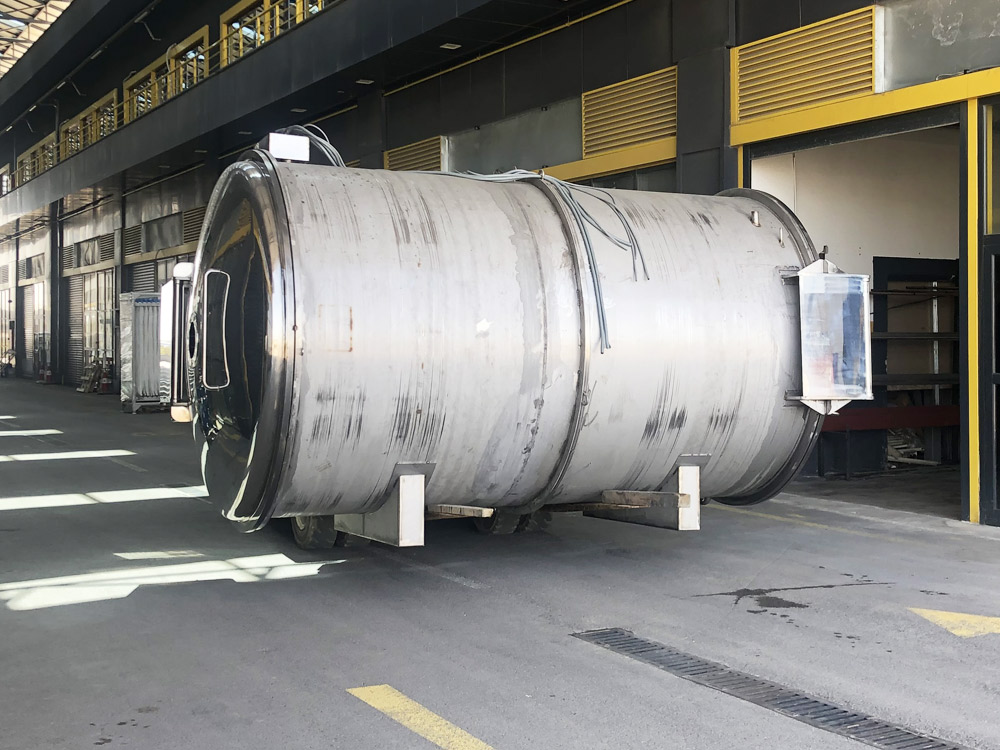

  • مرجل التجفيف الأسطواني
  • القطر: 2200 ملم، العمق: 3500 ملم
  • المرجل الكامل AISI R304L
  • مصنوع من الفولاذ المقاوم للصدأ
  • معدل التسريب (فارغ، جاف، مرجل التبريد)
  • 0.09 ميلي بار/ثا

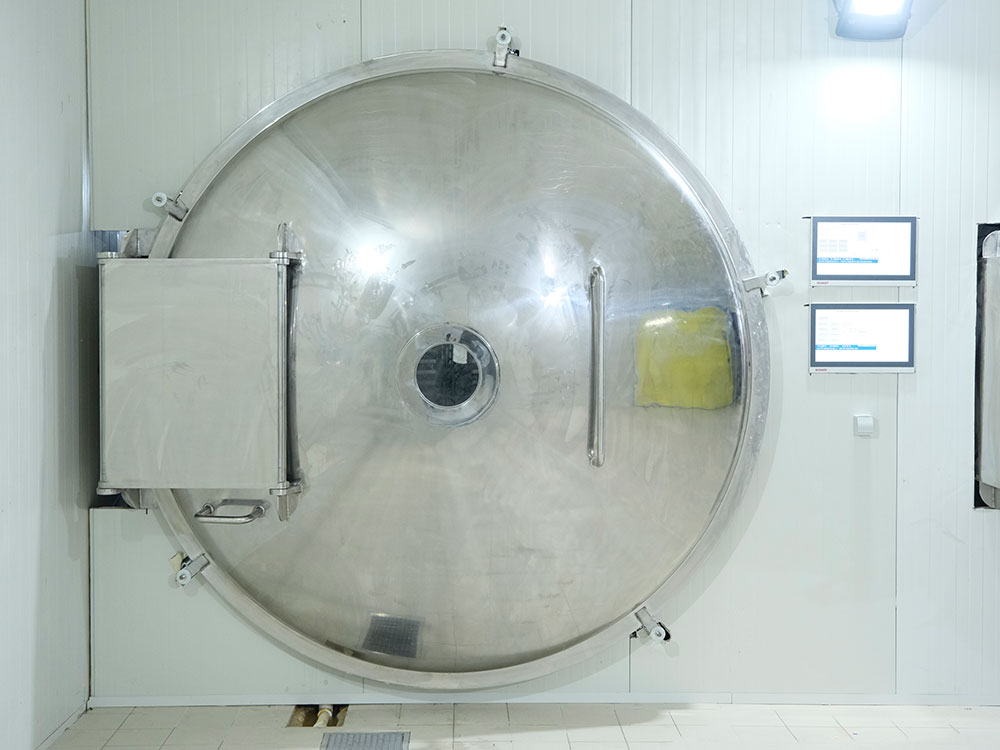

الغطاء

  • تحميل أمامي و/أو خلفي مقاوم للصدأ
  • نافذة عرض 25 سم
  • حشوة سيليكون
  • قفل يدوي أو بالضغط
  • غطاء كامل AISI 304L
مكثِّف جليد

  • درجة الحرارة القياسية الدنيا -45 درجة مئوية
  • درجة الحرارة الاختيارية الدنيا -70 درجة مئوية
  • سعة المكثِّف 650 كغ
مجموعة التبريد

  • غاز R404A
  • تبريد ماء اختياري وتبريد بالهواء
  • 2x30 HP طاقة تبريد
  • إذابة الغاز الساخن
  • حماية من الضغط الغازي
  • إدارة طاقة فعالة للضاغط باستخدام VFD
  • سرعة تبريد 20 > -40 في 30 دقيقة

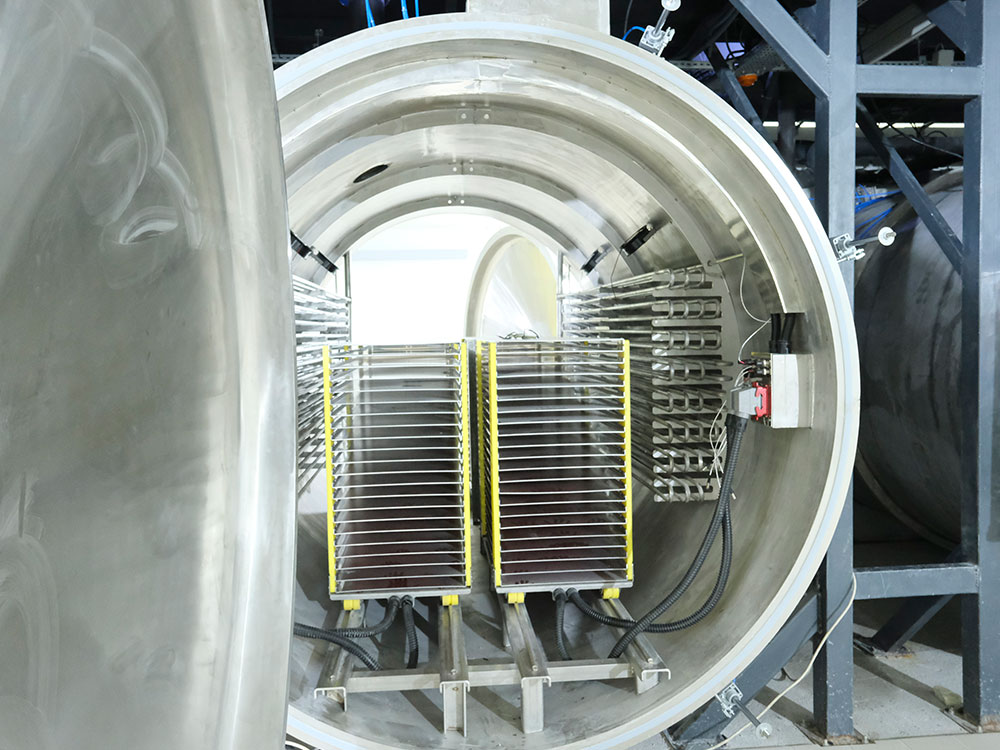

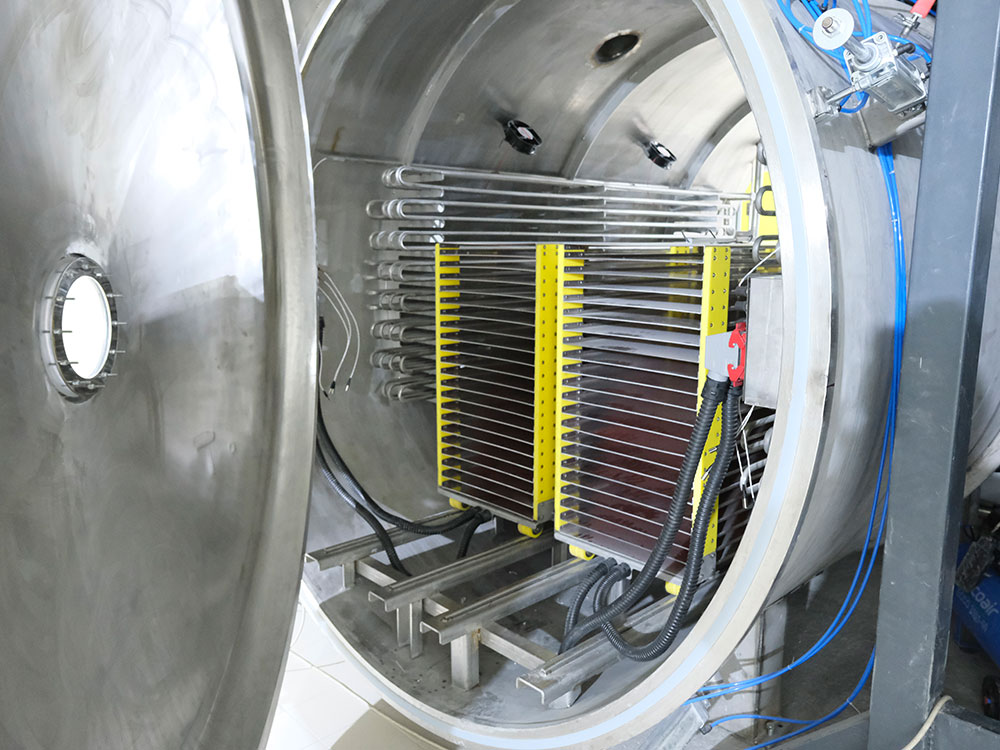

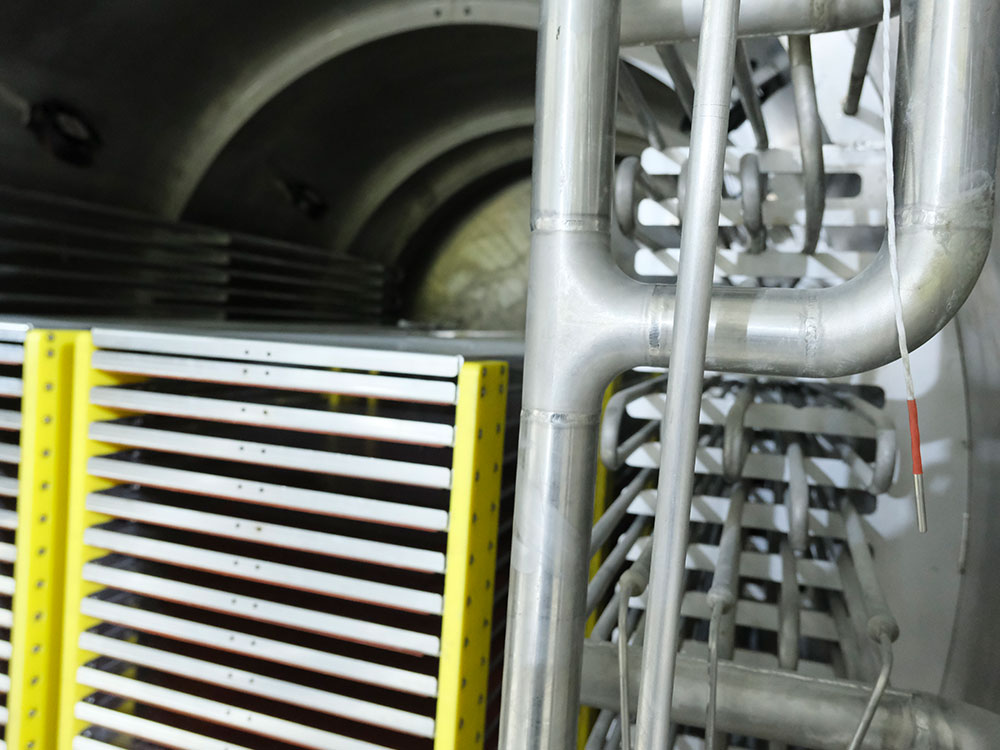

الرفوف

  • أبعاد الرف 0.49 م × 2.4 م
  • عدد الرفوف 56
  • أبعاد الأواني 0.47 م × 0.8 م
  • عدد الأواني 168
  • المساحة الإجمالية للأواني 63 م2
  • ارتفاع الرف القابل للاستخدام 4 سم
المسخِّنات

  • مضبوطة بواسطة PID
  • اختلاف درجة حرارة السطح لا تتجاوز 1 درجة
  • 0.1 حساسية التسخين بالدرجات
  • درجة الحرارة القصوى القابلة للتعديل 120 درجة
نظام القياس

  • 5 قطع من أجهزة استشعار درجة حرارة المنتج
  • 4 قطع من أجهزة استشعار درجة الحرارة المتعرجة
  • 1 قطع من أجهزة استشعار درجة حرارة المرجل
  • 1 قطع من أجهزة استشعار التخلية حسب بيراني

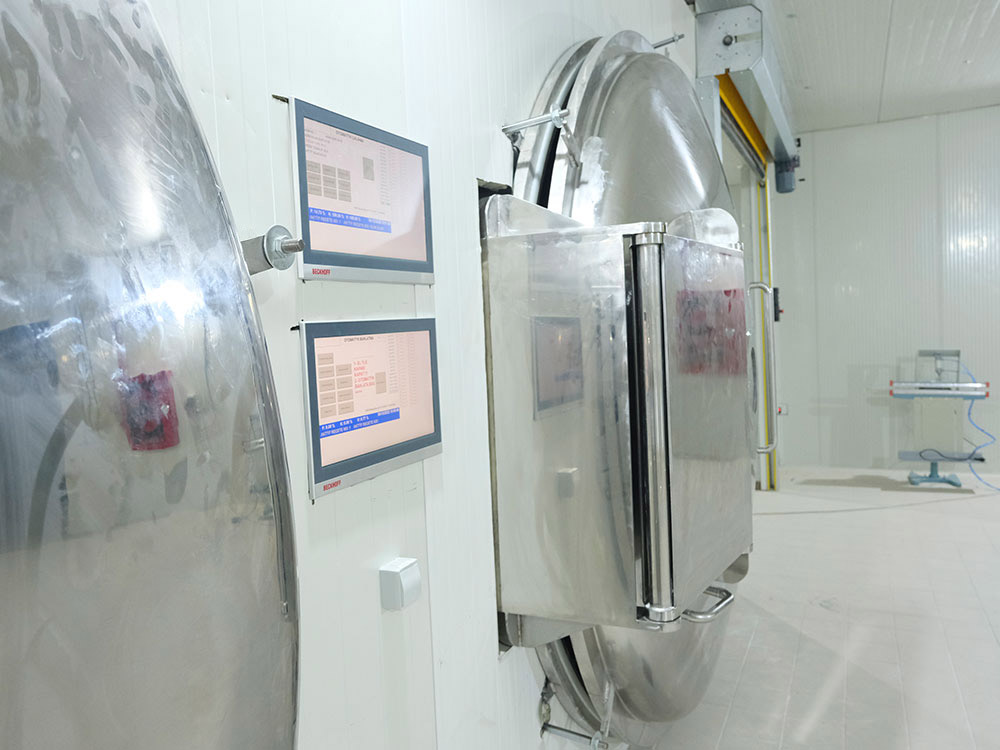

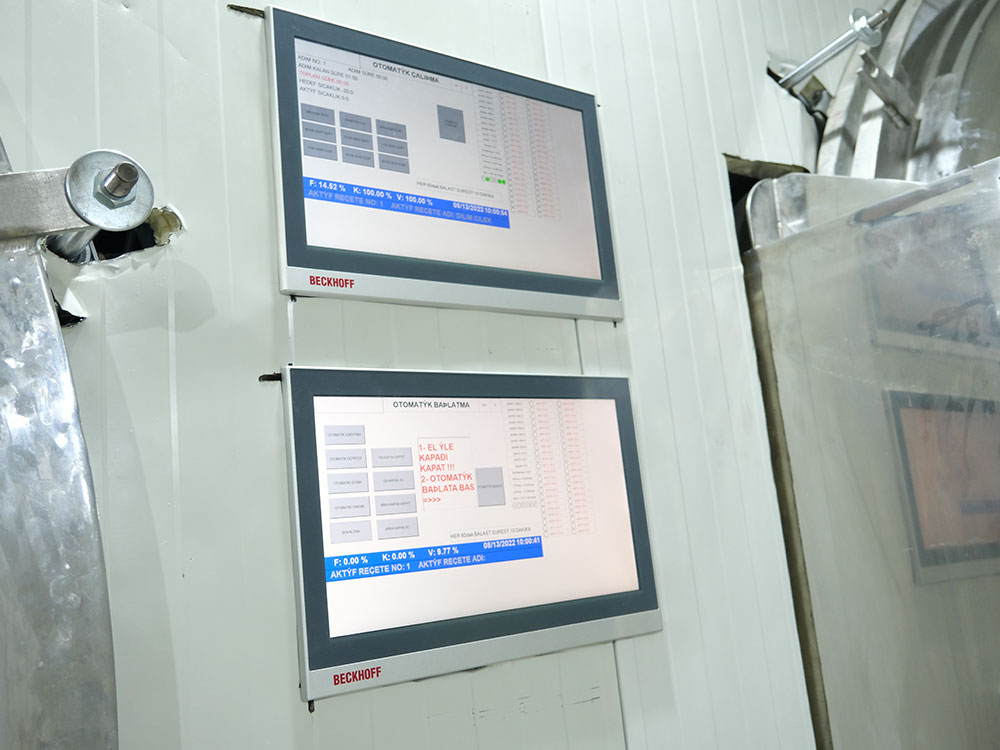

نظام الأتمتة

  • BECKHOFF PLC
  • متحكِّم بدرجة الحرارة PID من 48 قناة
  • 10"  HMI
  • 20 وصفة متناسبة مخصَّصة بشكل كامل في 12 خطوة
  • Cمنحدر تسخين قابل للتعديل
  • متحكمات محرِّك مضبوط باستخدام PID أوتوماتيكي بالكامل
  • لضاغط التبريد ومضخة التخلية
  • جاهز من أجل تكامل SCADA وPC
نظام التخلية

  • صمام تفريغ أوتوماتيكي
  • صمام عزل أوتوماتيكي
  • مضخة شفرة دوارة مزدوجة 225 م3 ومنفاخ 600 م3/سا
  • مثبت تخلية مضبوط باستخدام VFD
الإذابة

  • إذابة الغاز الساخن
  • دوران هواء حركي بمروحة إلكترونية مضبوطة باستخدام PWM
